方案介紹

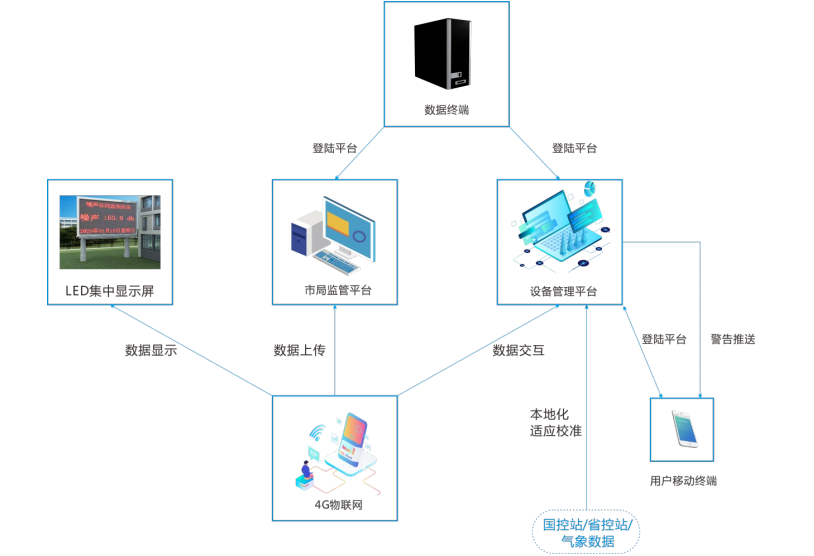

TVOC在線報警監測系統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過Internet 發送至服務器監控中心 （云平臺），業主可登陸WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況 ；另一路可通過RS485有線傳輸方式，將數據傳輸?shù)礁咔錖ED 屏幕上，實現實時同步更新；業主單位也可以通過信息發布平臺自主 發布相關廣告文字內容實時更新，同步顯示。 異地顯示信息發布單元：數據是通過 Internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由 無線模塊轉交給 LED 屏幕。

產品名稱：揮發性有機物TVOC在線監測系統

產品型號：OSEN-TVOC

應用領域：廣泛用于工業生產過程中無組織（廠界）和有組織（污染源）排放的廢 氣、揮發性有機氣體排放監測及理設備效率監測。

設備組成

主機箱

雙門大機箱

① 用于常規無組織排放環境監測

② 防護等級達到IP54 等級以上

③ 使用碳鋼烤漆工藝處理，具備防塵、防雨、防雷電等保護功能

④ 尺寸大?。?50*460*260mm

落地式機柜

① 一般用于有組織排放環境監測

② 配置定向輪，方便機箱位置挪動，亦可壁掛安裝

① 防護等級達到IP54 等級以上

② 使用碳鋼烤漆工藝處理，具備防塵、防雨、防雷電等保護功能

③ 尺寸大小：630*880*380mm

防爆機箱

① 一般用于易燃易爆環境監測，例如加油站等

② 配備固定支架，可立柱或壁掛安裝

③ 符合防爆等級EX d II B T6 GB

④ 尺寸大?。?00*500*250mm

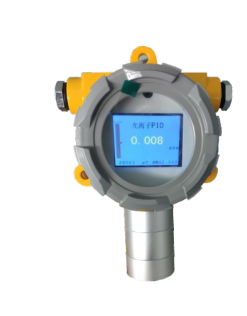

在線式TVOC氣體檢測傳感器

技術參數

(1) 檢測氣體：TVOC氣體；

(2) 檢測原理：PID光離子；

(3) 顯示方式：高清1.7寸高清彩屏分辨率

(4) 檢測范圍：0-10、0-100、0-1000ppm其他量程可訂制

(5) 分 辨 率：0.01ppm(0～100 ppm);0.1ppm(0～1000 ppm);1ppm(大于1000ppm)0.01%LEL、0.01%Vol

(6) 檢測方式：擴散式、泵吸式可選；

(7) 安裝方式：壁掛式固定安裝，可選管道式安裝、法蘭安裝

(8) 檢測誤差：≤±3%(F.S)，更高精度可訂制；

(9) 響應時間：T90≤30S；

(10) 輸出接口：RS485、RS232

(11) 工作環境：大氣壓±30%，-40℃～+70℃，更高溫度環境使用需定制或選配預處理系統

(12) 相對濕度：≤95%RH(非凝露場合)，更高濕度環境使用需定制或選配預處理系統

(13) 工作電壓：12~36V(DC)，單臺標準電源為24V，1A或大于1A的直流開關電源、穩壓電源

(14) 傳感器壽命：PID原理1-2年；

(15) 防護等級：IP65

(16) 外形尺寸：230×152×90mm(L×H×W)不帶燈；

(17) 重 量：約1.6Kg

動力采樣頭

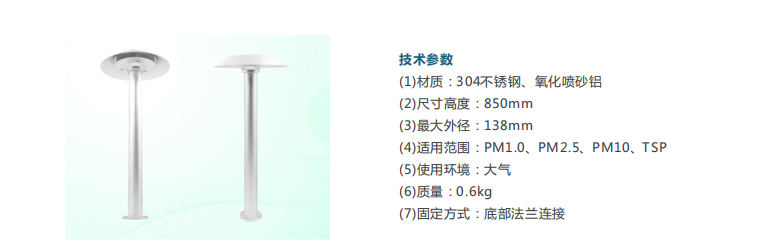

工業型氣體或顆粒物采樣，采用特殊材質及工藝制作，符合空氣動力學原理，不會影響采樣介質的成分，采集到的顆粒源接近 真實值。本產品適用于大氣環境下可吸入顆粒物濃度以及氣體濃度的快速測定，并且可以通過內部動態加熱除濕，達到干燥采樣空 氣的效果。可以配套工地揚塵在線監測系統使用，遵守我國環保標準。

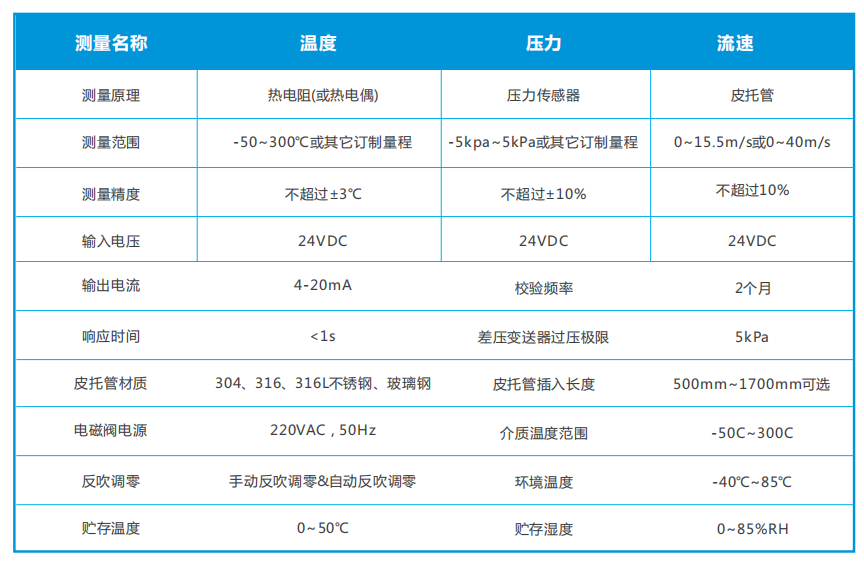

溫壓流一體機(選配)

三重預處理系統（根據使用環境進行配置）

(1) 恒溫加熱裝置

(2) 保證氣體能高效的被冷凝、除水，不管氣體是在高溫還是在低溫情況下，都能滿足要求

(3) 高效冷凝裝置保證氣體能高效的冷凝、除水，采用半導體電子冷凝器

(4) 三級過濾裝置

(5) 除油、除塵、干燥

(6) 自動排水裝置

 (7) 采用長壽命蠕動泵，保證冷凝水及時排走

(8) 氣體取樣裝置

(9) 內置強力真空泵，長壽命，大負載

適用范圍

需要高效、快速除水的場合，可長期在線使用

適合運行在高溫場合：200℃以下

適合運行在低溫場合。

適合運行在高溫、高粉塵、高油氣等場合，例如：鍋爐煙氣、汽車尾氣、保部門、工業生產過程監測

特色功能

多級預處理裝置

設備配備多級預處理系統，設備對外界氣體進行抽氣采樣，樣氣需先經過除塵、去濕等多重預處理，方能進行最后 檢測，避免環境因素而影響設備監測數據。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時位置信息上傳至服務器，用戶 也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

太陽能智能切換

為預防監測區域出現斷電現象而影響設備監測工作，可配備太陽能電池組，智能切換工作模式，在正常供電出現異 常時，自動切換太陽能供電模式，確保設備正常運行。

LCD觸摸屏

配置7寸LCD觸摸屏，用于現場數據查看，相關參數設置，人機交互體驗感好，可以直觀查看相關參數曲線分析圖

天氣預報同步功能

可獲取設備安裝點區域實時天氣預報同步到LED屏幕上顯示 ，在向游客展示實時監測數據信息時同步展示天氣預報。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到網絡中斷時，自動 將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監測到的數據上傳至服務器保存。

傳輸網絡

設備支持3G/4G、RJ45以太網接口、RS485、RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平臺，保存，分析 ，統計展示，預警處理。

視頻監控裝置

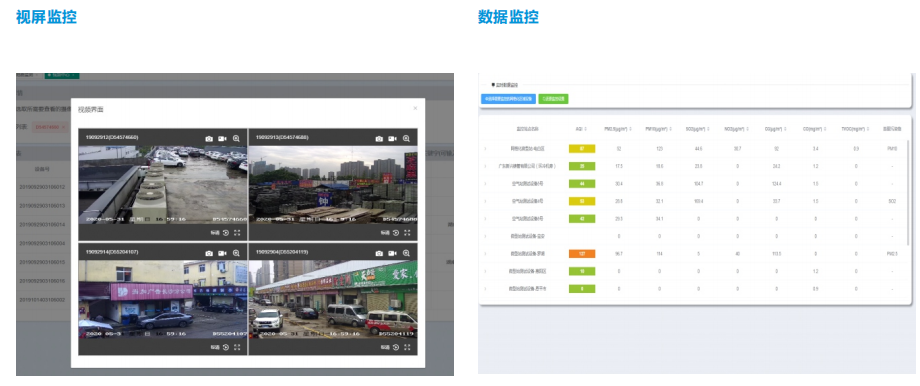

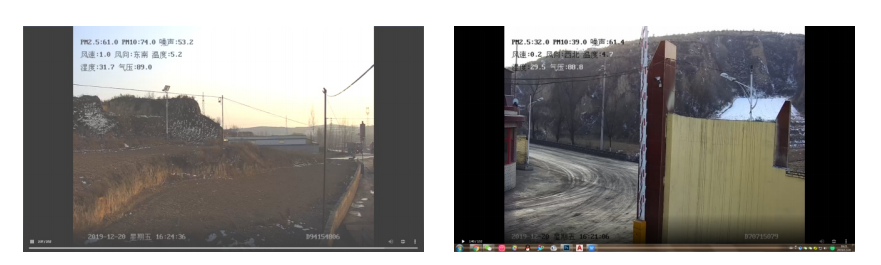

可配備高清網絡攝像機，實現對現場情況的實時圖像監控，基于數據庫的視頻疊加功能。支持攝像頭進行數據視頻 疊加開發，配套客戶端和手機APP遠程查看錄像，通過上位機軟件設置閥值，超標自動抓拍上傳圖片，可實時錄像存 儲時間不少于1個月。支持寬帶/WIFI/GPRS傳出方案。

技術方案

我司提供全方位技術支持的“交鑰匙”工程。儀器品質保證，售后與運營充足保障，售后服務到位。具備一套標準化運營服務 體系；我司提供一支專業的售后運營團隊，在線監控設備完成部署后，為確保設備正常運行和數據穩定上傳，售后團隊負責對在線 監控設備進行巡檢和維護，保障設備穩定運行。

方案綜述

TVOC在線報警監測系統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過Internet 發送至服務器監控中心 （云平臺），業主可登陸WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況 ；另一路可通過RS485有線傳輸方式，將數據傳輸?shù)礁咔錖ED 屏幕上，實現實時同步更新；業主單位也可以通過信息發布平臺自主 發布相關廣告文字內容實時更新，同步顯示。 異地顯示信息發布單元：數據是通過 Internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由 無線模塊轉交給 LED 屏幕。

系統軟件平臺

系統組成

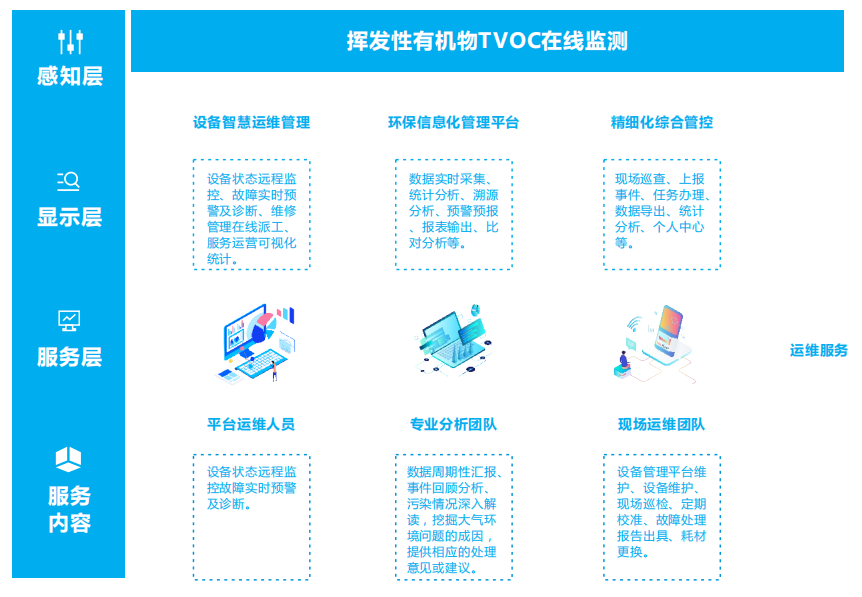

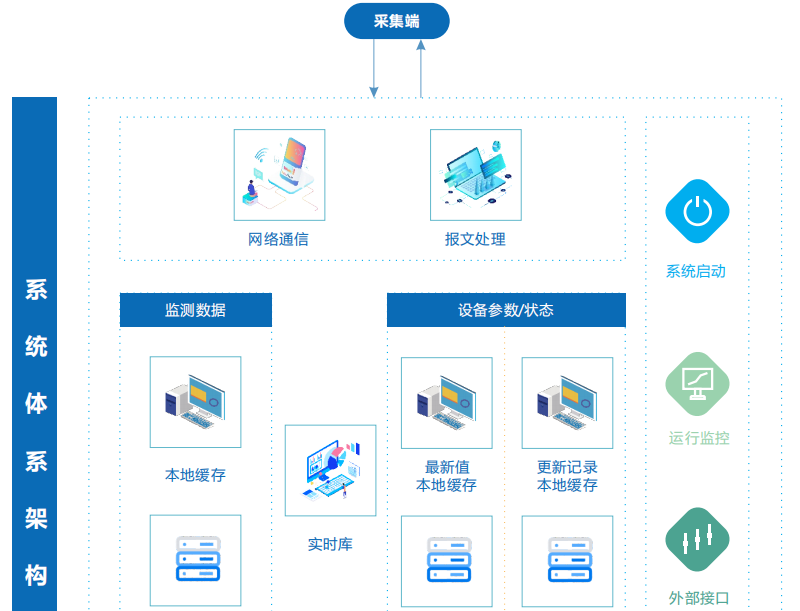

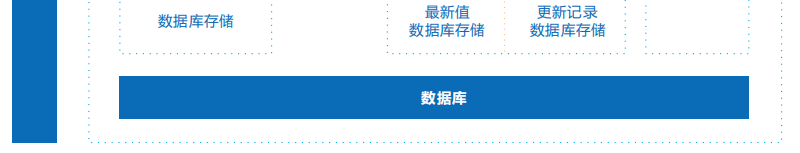

系統架構

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊 方式（如有線、無線、串口）， 多種通訊模式（如定時發送模式 、實時發送模式、召喚發送模式 等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統 設有一個緊湊的、功能強大的實 時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實 時報警、遙調指令、計算量數據 等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口， 以便于第三方或軟件開發人員訪 問其中的數據。

數據處理

系統軟件可采集海量數據，這些 海量數據需要快速、有效地處理 ，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算 公式、工程轉換方法、項目系數 、審核規則、國家或行業相關規 定等對采集的原始數據進行運算 ，算完后將原始數據和運算后數 據在數據庫不同表中同時分別存 儲。且出現越限數據、質量碼異 常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入 功能，如ORACLE等。管理員通 過相關配置界面選擇其中一種數 據庫。 系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到 實時文件里，在系統空閑時或故 障恢復后及時將數據補回到數據 庫內，確保數據不丟失。 對于與數據庫的連接、插入、查 詢等操作，充分考慮了系統的容 錯性，如出現斷線重連、異常屏 蔽、數據庫死鎖等異?，F(xiàn)象，系 統均具有處理能力。 系統采用多線程、多連接方式對 數據庫進行操作，以確保海量數據 的插入、查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于10000條/秒。

可確保7*24小時穩定無故障運行。

可支持10000個點的數據并發處理，并且可擴展通訊協議。

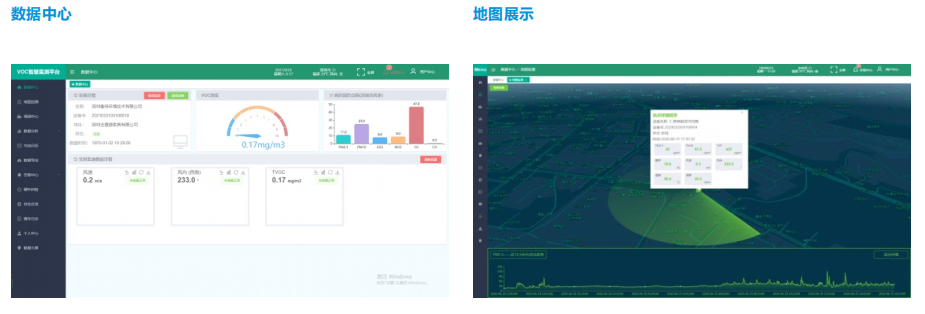

環保大數據監管云平臺方案

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現 場端設備對環境空氣質量進行監測，并將監測數據在軟件系 統進行質控、分析以及應用。系統提供污染“時”、“空” 、“物”分析，從而為轄區環境空氣質量監管和污染來源分 析提供科學合理的決策支持。數據詳情可進行多元化展示、 國控站點數據同屏輸出、智能分析比對、生成分析報表；結 合大數據分析模型、由點及面、網格化全面覆蓋、刻畫污染 擴散軌跡、實現污染溯源、趨勢預測，同時具備數據監管大 屏、直觀呈現數據變化動態、充分滿足監管單位的監測需求。

平臺特點

1、云平臺支持多種監測儀器（常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據、超級站數據、在線油煙監 測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況，提供全面的數據支撐

2、調取全市國控站點數據，同屏輸出，比對分析

3、數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述

4、多站點數據比對分析曲線展示

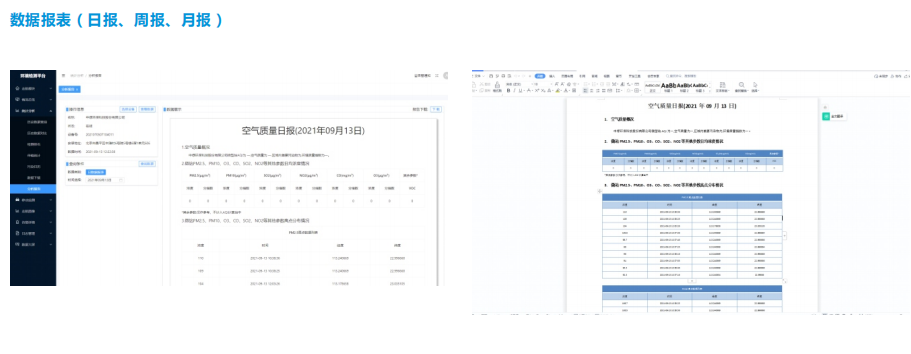

5、巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量 自動生成日報、周報、月報分析報表，報表自動填充

6、地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距

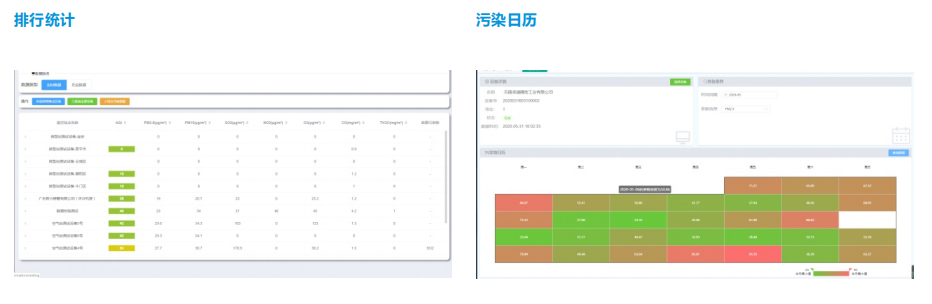

7、數據時序趨勢：提供時間趨勢、GIS 地圖、同比環比、排名、分析報表、分析報告和優良天達標天分析功能

8、實時監控前端監測設備傳感器狀態，及時上報故障信息

9、報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。

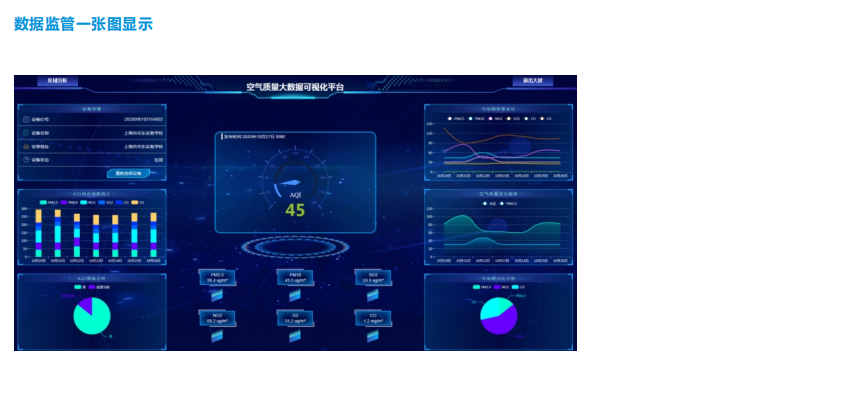

10、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管

11、移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異

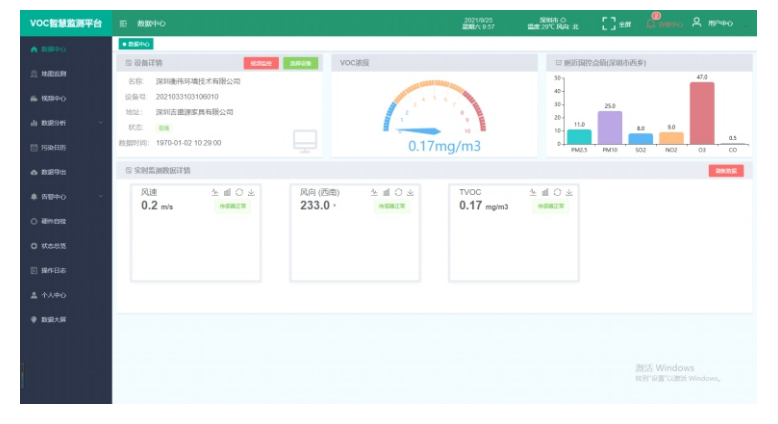

平臺主要功能界面展示

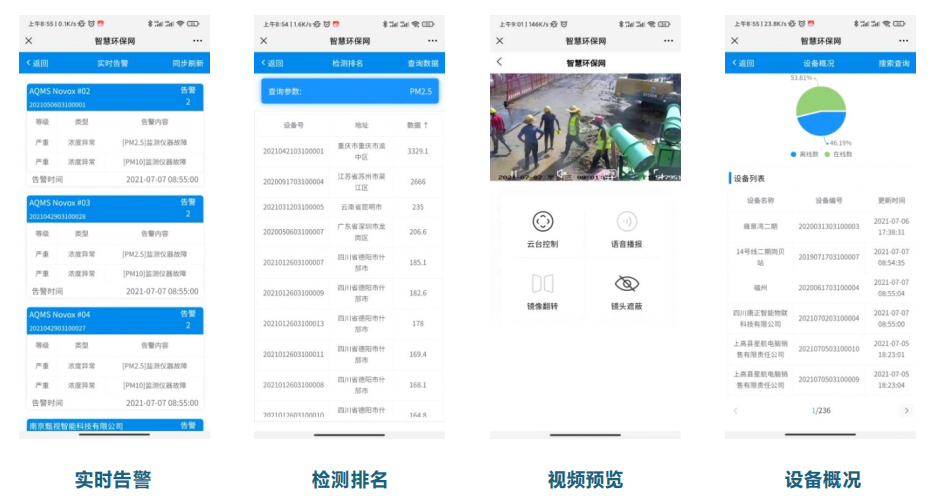

微信公眾號

智能云數據分析軟件，基于在線式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境污染比較嚴 重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動 刪除短信，操作繁瑣；報警記錄可查。

實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云是一款數據接 收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。

超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。 進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史；

設備管理： 可查看設備是否在線、用戶單位信息及地理信息。

工程實施方案

項目建設原則

項目建設憑借技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為基本原則，進行系統構架設計。

技術的先進性

系統選型、軟硬件設備的配置均符合高新技術潮流，關鍵污染源數據實時采集、傳輸均采用國內外工程建設中被 廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。

架構合理性

采用先進成熟的技術架構，穩定可靠，使在線監測系統能安全平穩地運行，有效地消除在線監測系統可能產生的 瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。只有穩定可靠的在線監測系統才能確保各設備的正常 運行；只有良好的污染源數據共享，實時故障修復，實時數據備份等才能形成完整的管理體系。

經濟性實用性

在滿足客戶功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。  在設備選型時，依據在線監測項目實際情況，結合目前我國市場上的占有率高的各類產品中選擇具有最優性能價格比和擴充能力的產品。

可維護性

設計在線監測系統和采用污染源數據采集器產品簡單、實用、易操作、易維護。在線監測系統易操作和易維護是 保證非計算機專業人員使用好本系統的條件。并且在線監測系統應具備在出現故障時，能得到及時、快速維護。

可管理性安全性

在線監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統高效、 有序、可靠的發揮其管理職能。 對在線監測系統采取必要的安全保護措施，防止防雷擊、過載、斷電和人為破壞，具有高度的安全性和保密性。

規范性

控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
